不知道大家有没有遇到过思科路由器模拟器的情况,近日小编就遇到了关于思科路由器模拟器的问题,相信大家对如何解决思科路由器模拟器的方法不是特别清楚,下面是小编给大家收集的关于思科路由器模拟器全面的解决方法:

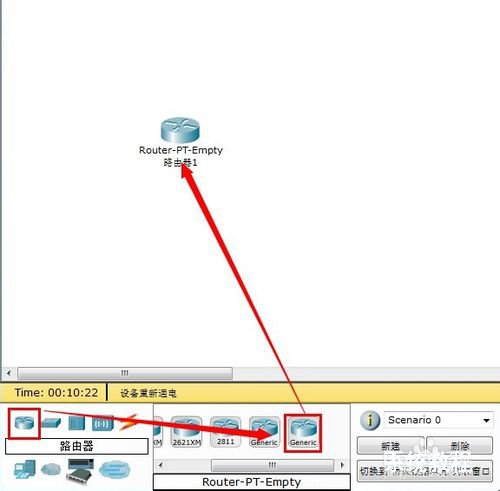

1:打开Cisco Packet Tracer,点击【路由器】,选择最后一种类型的路由器,按住鼠标左键拖动到工作区。这里有很多类型的路由器,其它类型的天使以后慢慢和大家讲解。

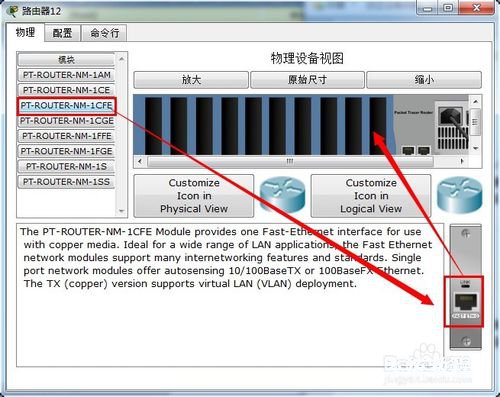

2:双击路由器,打开路由器属性界面,在【物理】选项卡界面选择第三个模块,快速以太网端口,将模块拖入到交换机上

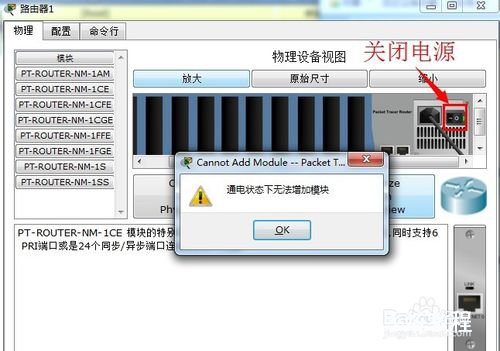

3:拖动过程中,弹出提示框“通电状态下无法加载模块”,是因为路由器在拖到工作区时默认就处于通电状态,我们加载模块需要先关闭如图所示位置的电源按钮

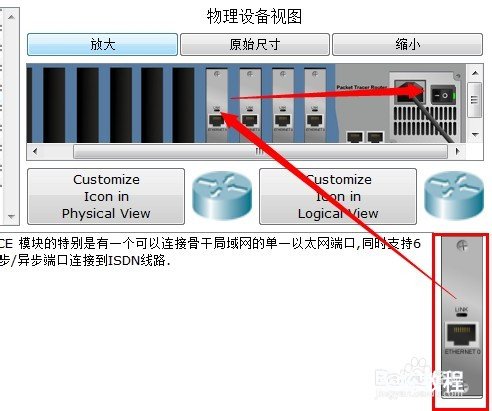

4:模块加载好之后,我们为路由器通电,点击电源按钮,然后关闭小窗口

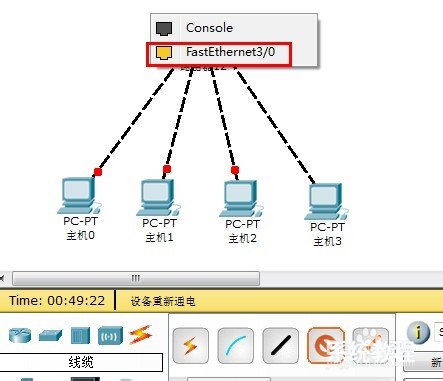

5:用交叉线分别将计算机和路由器直接相连,注意,规范的网络布线中式不允许这么连接的,我们现在演示路由器功能就先尽量减少网络设备,以便大家容易理解

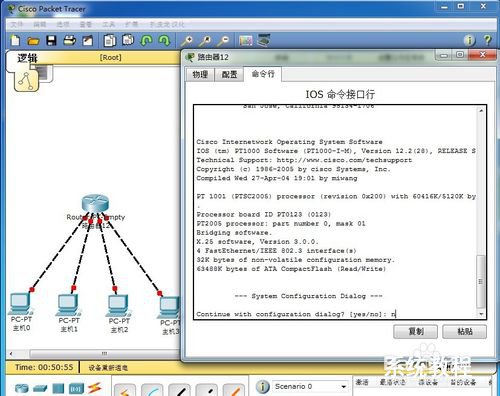

6:连接完成之后,我们发现网络是不通的,这需要我们对路由器进行一个简单的配置。双击打开路由器的命令行选项卡,修改端口类型no shutdown。

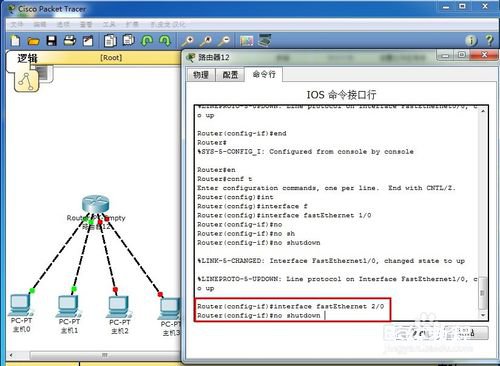

7:我们依次修改端口类型,可以看见交叉线节点依次变为绿色,代码如下:
【
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#interface fastEthernet 1/0
Router(config-if)#no shutdown
%LINK-5-CHANGED: Interface FastEthernet1/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet1/0, changed state to up
Router(config-if)#interface fastEthernet 2/0
Router(config-if)#no shutdown
】
8:节点变为绿色表示可以通信,但是具体的电脑要通信,我们还得设置它们的ip地址,双击电脑,在桌面设置里面设置IP地址

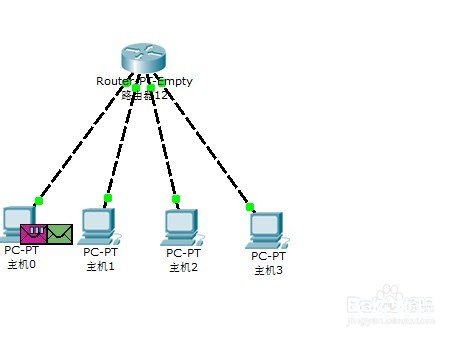

9:任意两台电脑用ping命令测试连通性。再次强调,在网络工程布线中是不规范的,直接路由器和电脑相连接,并且会造成资源的浪费
-
